アプリケーション

ジェイコアは、加工機内で実加工回転時の工具を測定し、加工機械（NC）にフィードバック補正させることを目的として開発されましたが、発売以来15年間の期間にお客様から頂いた多様な測定項目を新規で設定し続けた結果、測定器や検査機としての用途も増えてまいりました。その中でも多い使用例をご紹介致します。この他にも沢山ございますのでお気軽にお問い合わせ下さい。



・加工機械のテーブル上に設置し工具長・工具径を測定（NCに自動送信）

ジェイコア搭載機

もっとも一般的な使用方法です。加工機械のテーブル上に設置し、実加工回転数で工具長・工具径測定を自動で行いNCにデータを転送させることで自動運転を行います。また加工後のツールも計測し、摩耗や破損などが発生した場合は、工程を中止させるかATCに余裕が有る場合はツールチェンジを行い同一工程から再開させるかを選択することも出来ます。

・加工機械の動的データ収集

ジェイコア測定結果

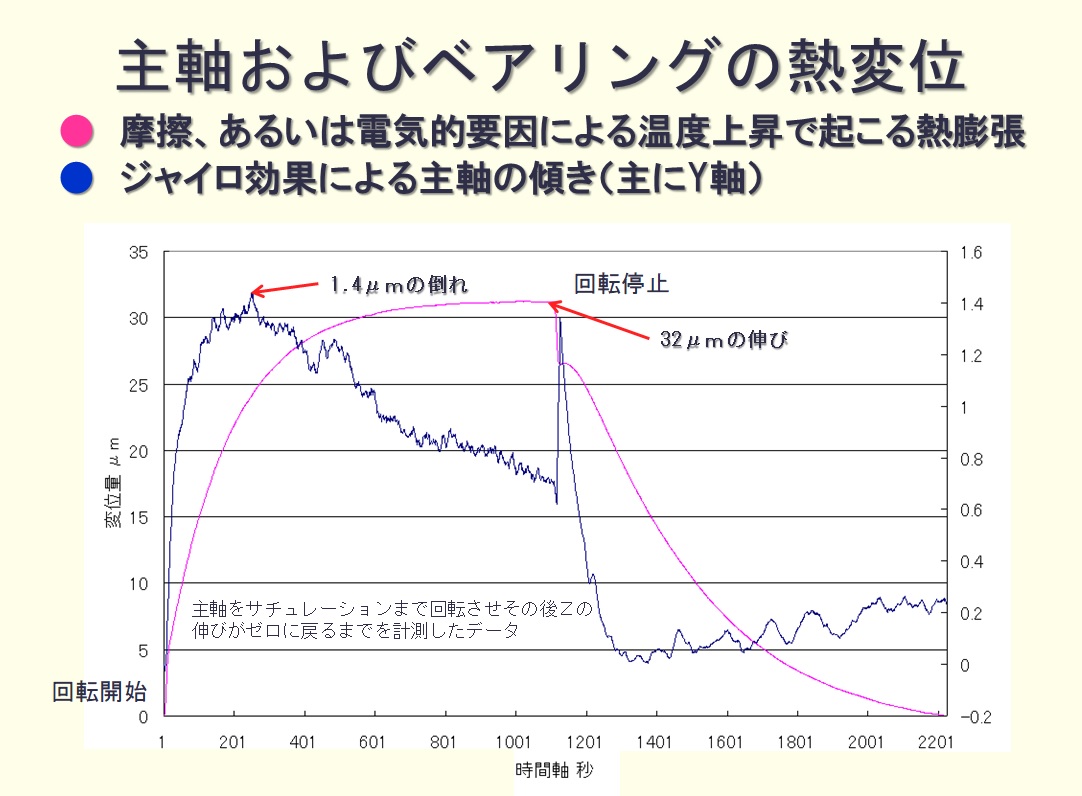

連続測定モードでエクセルにグラフを描画させます。主軸の伸びや倒れが停止するサチュレーションまでの時間と変位量を測定します。これらは季節や経時変化によっても結果が異なるために主軸や加工機械自体のメンテナンス時期を把握する目安になります。

・スタイラス測定

ジェイコア測定画面

材料の原点位置出しや高さ測定などで使用されるスタイラスの最下点・最右点・再左点座標を測定し出力します。工具測定と全く同一の画像測定座標系を使用することでエアーカットなしで加工を開始することが可能になりますので加工時間を短縮できます。

・ダイアモンドツール測定

ジェイコア　ダイア測定

ダイアモンドのような透明なツールでも特殊なアルゴリズムで画像を取得しているために正確に工具長・工具径を取得することが可能です。

・異形ツール・総型砥石の測定

ジェイコア　砥石測定

一般的ではない形状のツールや総型砥石でも測定したい個所を直線やR、角度など、それぞれ6か所指定しますと自動で測定を行います。（OP)

・振れ要素別測定

ジェイコア　振れ量測定

加工機械の振れ量を測定します。振れは大きく3種類に分別されます。すりこぎ状の振れ・同芯状の振れ・機械の振動です。それぞれ対策が異なりますのでどの要素で振れが出ているのか測定できるのは大きなメリットになります。

オーダーメイドについて

ご紹介させて頂きました他にもたくさんのアプリケーションが御座います。特に大手企業様や長い歴史を持たれる加工企業様においては独自の測定ポイントや運用方法を保有されていることが一般的です。本製品は専門の技術者チームが企業様のご要求に合わせてオーダーメイドで対応させることが可能ですので、外見は同じでも中身が違う製品が多数存在しております。既成品に工程を合わせるのではなく、既存の工程仕様に本製品を変更することでお客様の使い勝手や運用に大きなメリットをもたらします。
